IBM AIX System Internal SSD Fault 교체 방법

IBM AIX System Internal SSD Fault 교체 방법

IBM Power CPU 가 탑제 되고
AIX Operating System 사용하는 서버의
Internal SSD RAID 사용 중 SSD Fault 교체 방법 알려 드립니다.



IBM Power System SSD Error 확인

✅ AIX 명령어 "errpt" 로 Fault Error Message 확인

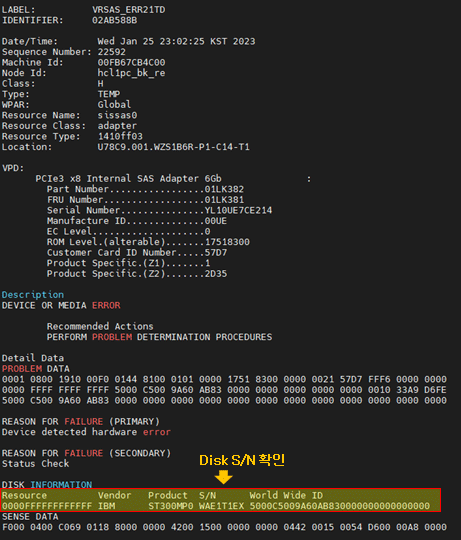

✅ AIX 명령어 "errpt -aj [number]" 로 Fault Error Message 상세 확인

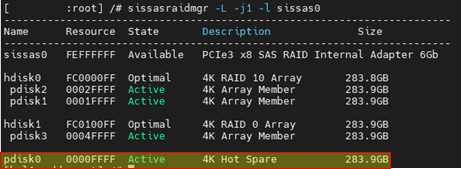

✅ AIX 명령어 "sissasraidmgr" 로 SSD Hard Ware Number 확인

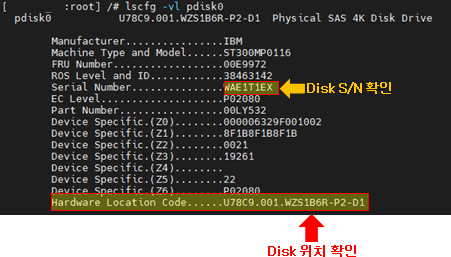

✅ AIX 명령어 "lscfg -vl [disk number]" 로 SSD Hard Ware Information 확인

위의 AIX 명령어로 SSD Error 발생된
Hardware Location Code 위치 확인

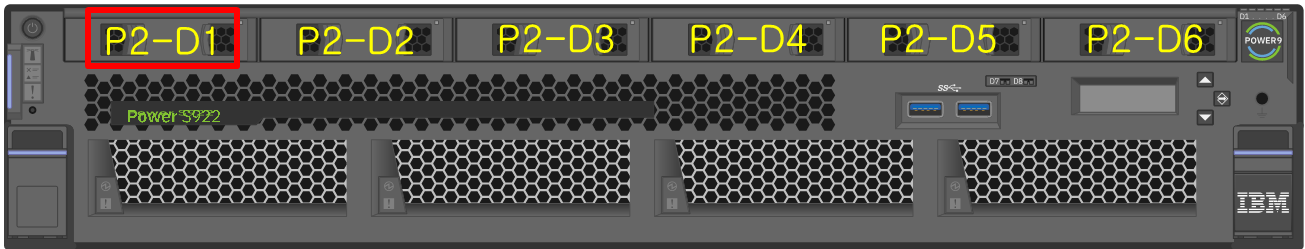

IBM Power S922 Hardware Location Code

IBM Power System SSD Hardware Error 식별 확인 방법

✅ AIX SSD(Solid-State Drive)를 교체하기 전에 진단명령을 사용하여 Fault 난 SSD를

      식별 확인 방법



      - 반드시 root user 로 login



      - AIX 명령어 'disg' 로 실행

      - DIAGNOSTIC OPERATING INSTRUCTIONS 화면에서 'Enter'

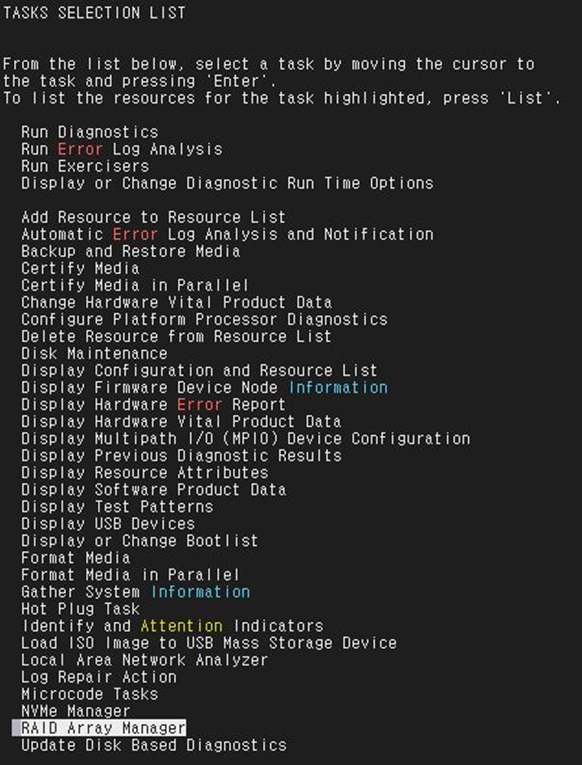

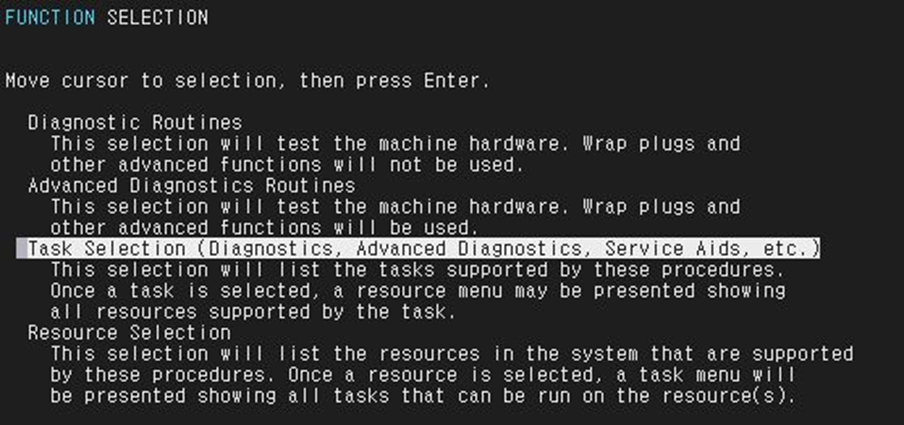

      - Task Selection

        (Diagnostics, Advanced Diagnostics, Service Aids, etc.) 메뉴에서 'Enter'

      - RAID Array Manager 메뉴에서 'Enter'

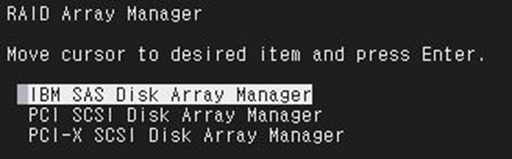

      - RAID Array Manager 메뉴에서

        IBM SAS Disk Array Manager 선텍 'Enter'

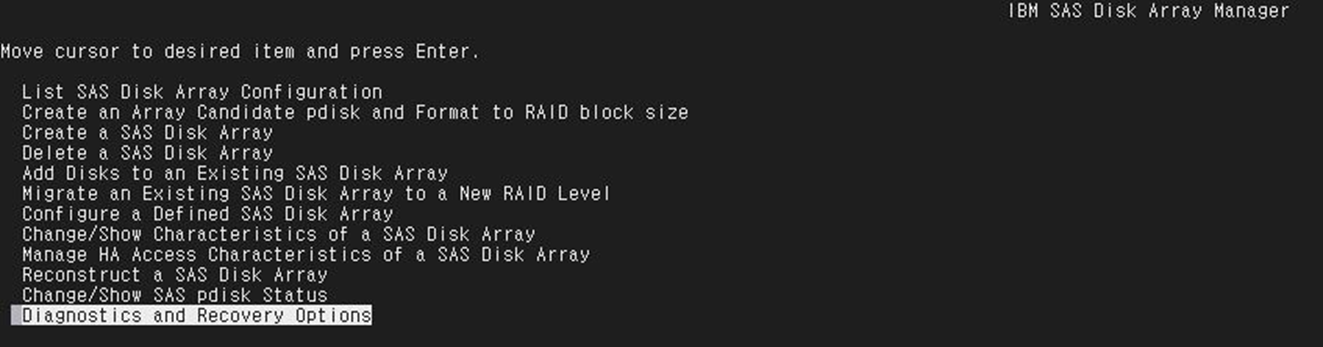

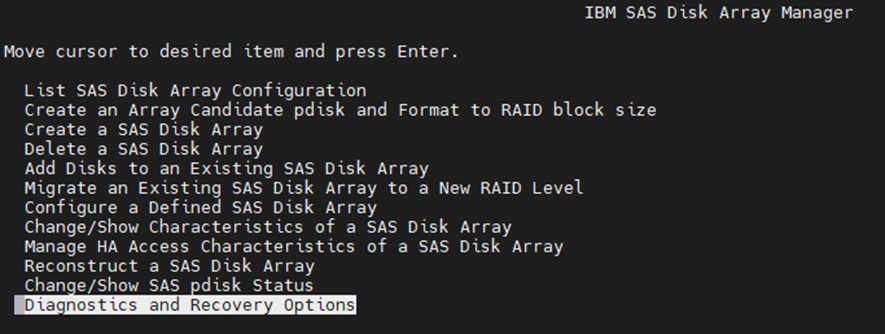

      - Diagnostics and Recovery 메뉴 선텍 'Enter'

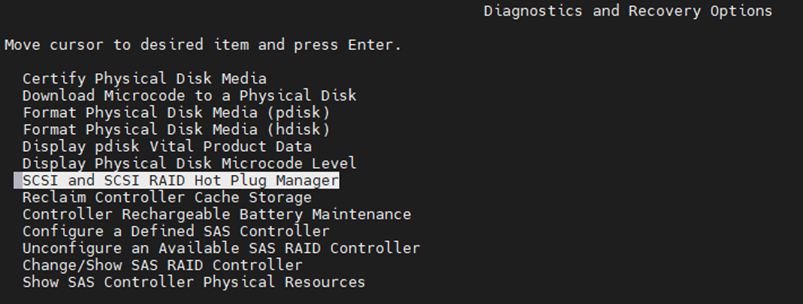

      - Diagnostics and Recovery 메뉴에서

        SCSI and SCSI RAID Hot Plaug Manager 선텍 'Enter'

      - SCSI and SCSI RAID Hot Plaug Manager 메뉴에서

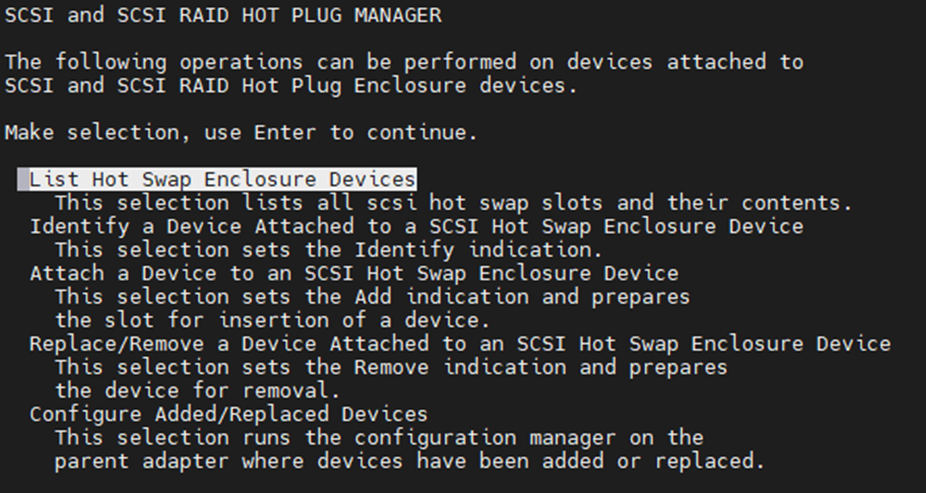

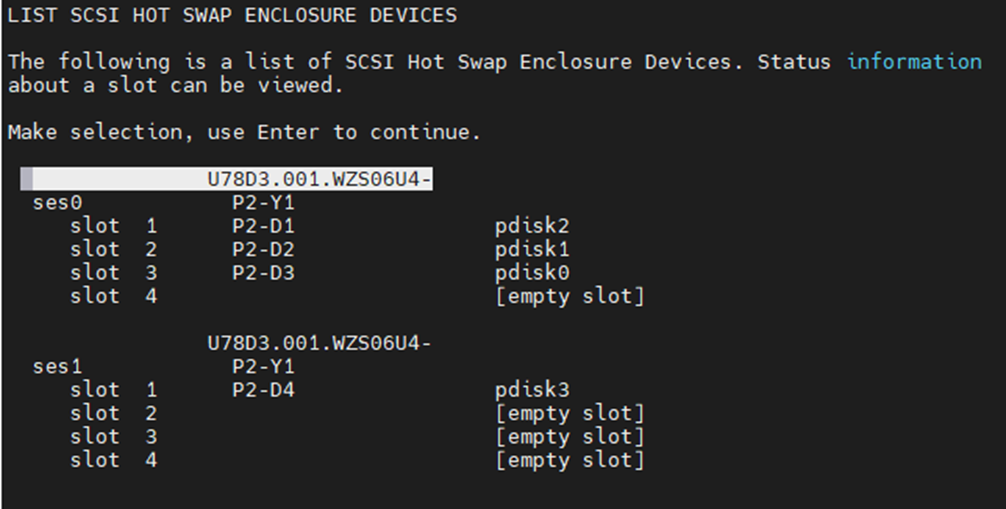

        List Hot Swap Enclosure Device 선텍 'Enter'

        (SSD Hardware 위치 Location Code 확인)

      - SCSI and SCSI RAID Hot Plaug Manager 메뉴에서

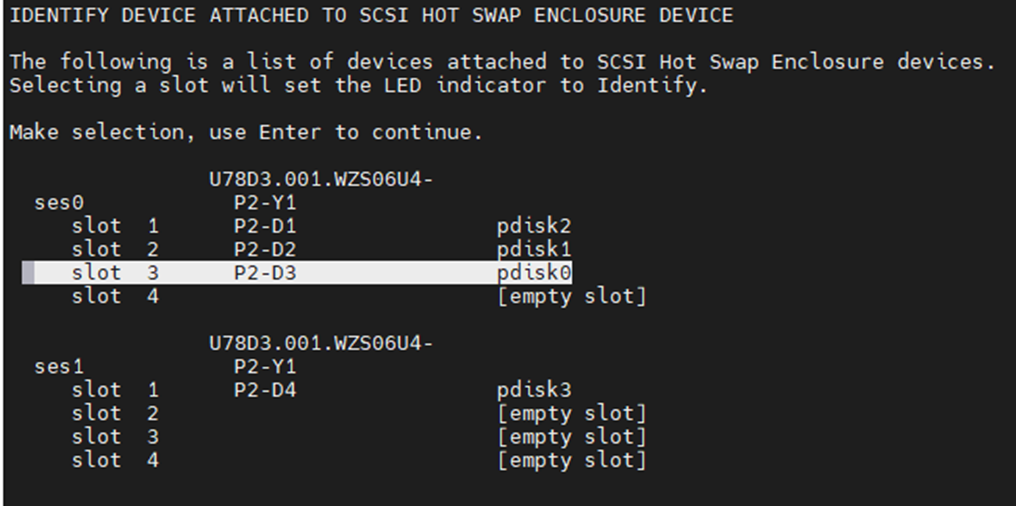

         Identify a Device Attached to SCSI Hot Swap Enclosure Device 선텍 'Enter'

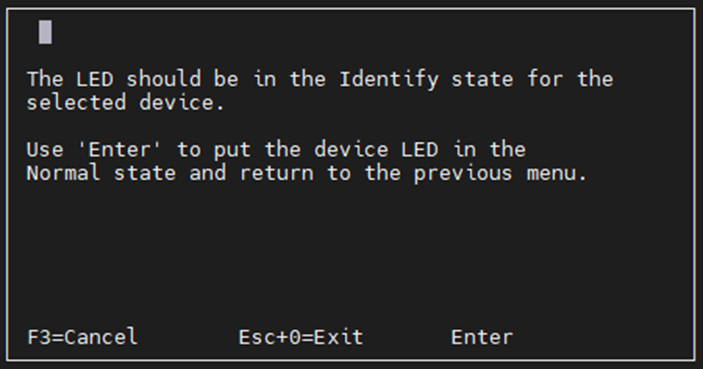

         (Fault 난 SSD를 식별 전면 LED 확인)





IBM Power System SSD Hardware 교체 방법

✅ AIX SSD(Solid-State Drive) Fault 난 SSD를 교체를 하기 위해 다시 AIX 명령어 "diag" 를 사용 합니다.



      - 반드시 root user 로 login



      - AIX 명령어 'disg' 로 실행

      - DIAGNOSTIC OPERATING INSTRUCTIONS 화면에서 'Enter'



      - Task Selection

        (Diagnostics, Advanced Diagnostics, Service Aids, etc.) 메뉴에서 'Enter'



      - RAID Array Manager 메뉴 선텍 'Enter'



      - RAID Array Manager 메뉴에서

        IBM SAS Disk Array Manager 선텍 'Enter'



      - Diagnostics and Recovery options 메뉴 선텍 'Enter'



      - Diagnostics and Recovery 메뉴에서

        SCSI and SCSI RAID Hot Plaug Manager 선텍 'Enter'



      - SCSI and SCSI RAID Hot Plaug Manager 메뉴에서

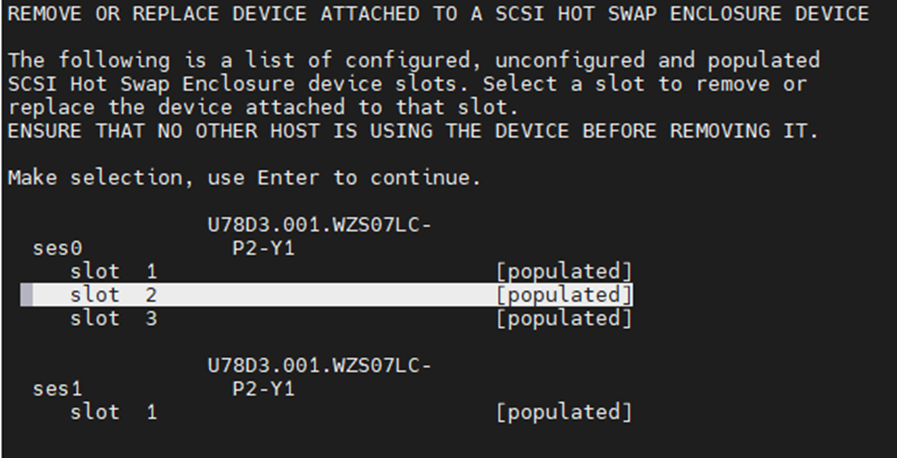

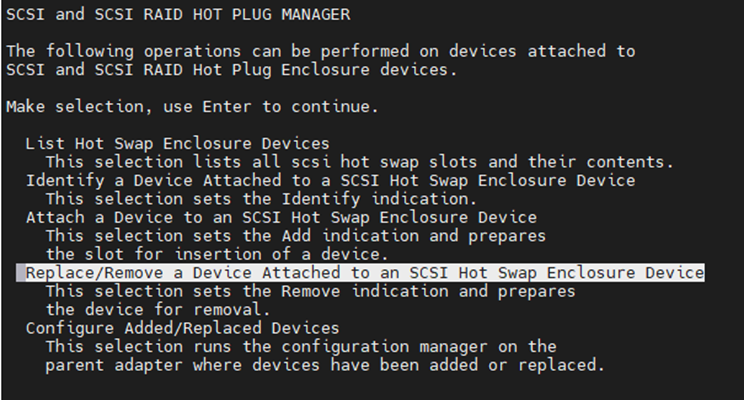

        Replace/Romove a Device Attached to an SCSI Hot Swap Enclosure Device 선텍 'Enter'



         - Fault 난 SSD Hardware 위치 Location Code 확인 후 'Enter'

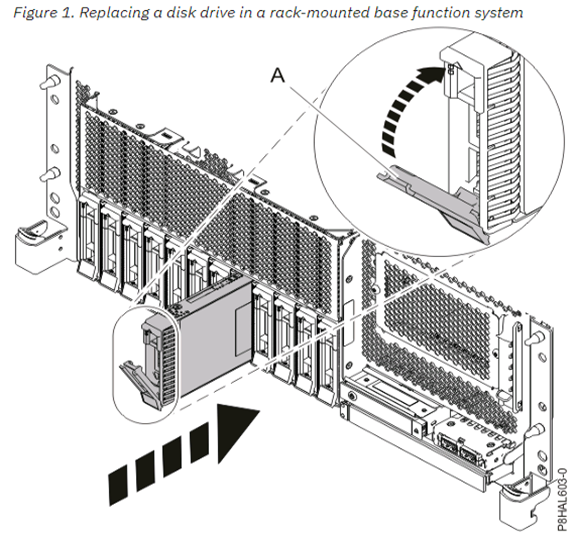

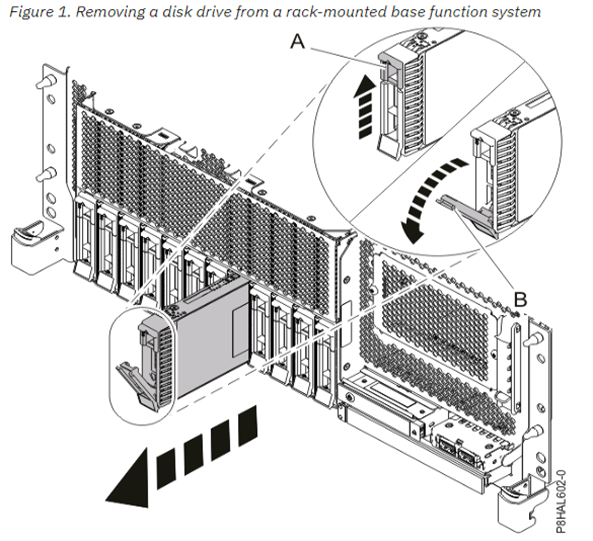

Hardware 교체 그림



IBM Power System SSD Hardware 교체 후 pdisk 가 없을 경우

✅ SSD를 교체 하고 난 뒤 하기 pdisk 없다고 나타날 경우 (Hardware rescan 후 다음 작업 실행)

      - AIX 명령어 'disg' 로 실행

      - DIAGNOSTIC OPERATING INSTRUCTIONS 화면에서 'Enter'



      - Task Selection

        (Diagnostics, Advanced Diagnostics, Service Aids, etc.) 메뉴에서 'Enter'



      - RAID Array Manager 메뉴 선텍 'Enter'



      - RAID Array Manager 메뉴에서

        IBM SAS Disk Array Manager 선텍 'Enter'

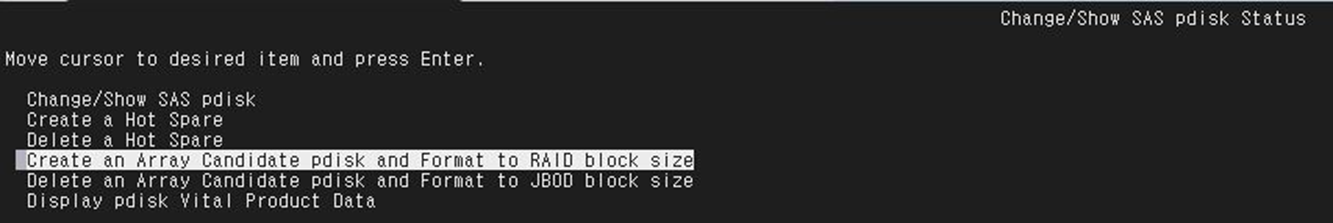

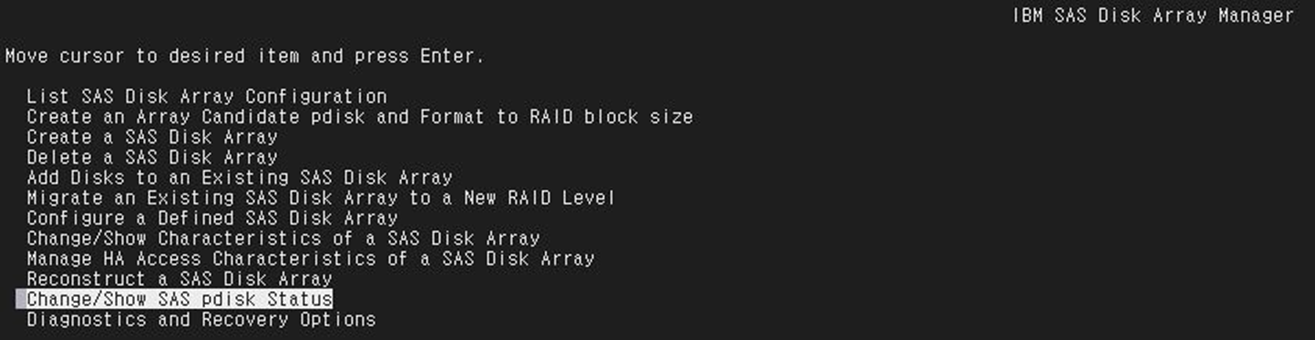

      - Change/Show SAS pdisk status 메뉴 선텍 'Enter'



      - Change/Show SAS pdisk status 메뉴 선텍 'Enter'



      - SAS Card Adapter 선텍 'Enter'



      - SAS Disk 선텍 'Enter' (Format 실행)

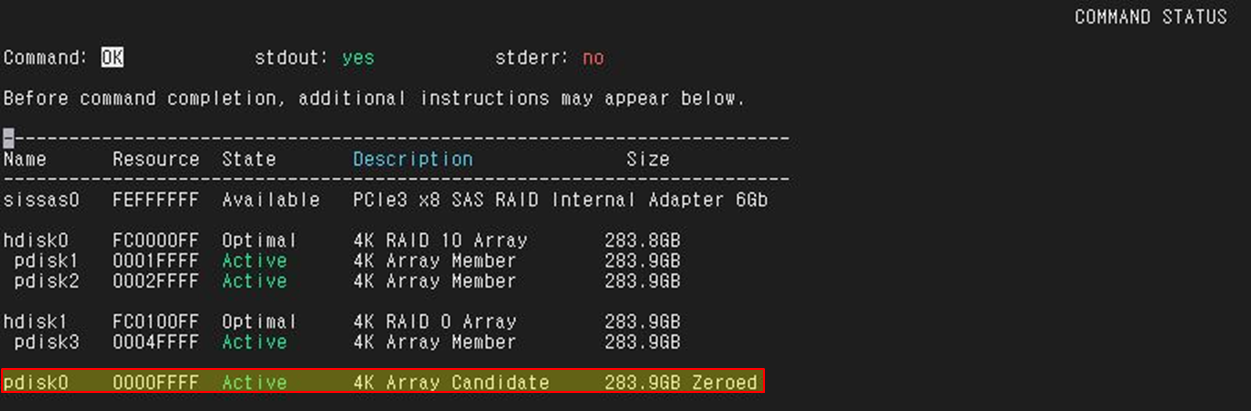

      - 교체된 SSD 확인 "Zero" (Disk 내용이 없다는 메세지 임)
